系統概述：

八百通智能隧道緊急電話有線廣播與調頻廣播系統（以下簡稱“緊急電話與廣播系統”）是八百通智能公司推出的新一代具有緊急電話、有線廣播、調頻廣播、音樂、調度功能的隧道緊急電話有線廣播及調頻廣播系統，緊急電話及有線廣播系統它采用領先的網絡音頻技術，將模擬音頻信號轉化成數字信號，將音頻信號以數據包形式在傳輸網絡上進行雙向傳送，是一套數字傳輸?shù)乃淼谰o急電話系統。解決了傳統緊急電話系統存在的無法多級管理、易受干擾、穩定性差、語音效果不清晰等問題。

系統結構簡單，組網方便，只需將設備接入內部通信網絡即可構成功能強大的數字化通訊語音調度系統，同時可實現計算機網絡﹑緊急求助、背景音樂、視頻監控﹑公共廣播等的融合應用，還可以擴展到公共電話網絡等應用，系統已成功在國內多條高速隧道運營管理中得到應用，并取得了良好的應用效果。

系統構成說明：

緊急電話與廣播系統是隧道有線廣播、緊急電話和調頻廣播的綜合利用系統，共用一套控制主機實現三個系統的統一控制；隧道內緊急電話既可向隧道管理站通報緊急事件信息，又可監聽隧道內隧道廣播效果。調頻廣播接收設施將空中FM調頻廣播信號接收下來經過選頻處理、電光轉換后，分別傳送到雙向隧道內，利用緊急電話與廣播一體機中的光纖調頻直放模塊將調頻信號寬頻蜂窩同步放大，經泄漏電纜輻射到隧道內，完成隧道調頻覆蓋工作，實現了FM調頻廣播信號在洞內的全覆蓋。

在隧道管理站內設置1臺隧道緊急電話與廣播控制主機、2部調度話機、2只麥克風，負責管理全線的緊急電話報警、聯動、錄音，能夠以報表的形式打印報警信息；設置調頻廣播信號生成模塊、調頻廣播接收模塊、群載波功能模塊完成日常狀態接收并廣播電臺音頻信號：當出現緊急情況時，系統切換至應急廣播狀態。應急廣播音頻信號送入FM調制器進行調制，光電轉換后，并通過光纖將信號傳輸至至隧道內。

緊急電話與廣播系統采用光纖網絡完成隧道管理中心與隧道通訊。系統由緊急電話及廣播控制主機、多媒體調度臺、調度話機、傳輸光纜、緊急電話與廣播一體機、號角式揚聲器等構成。

揚聲器的功率放大器及光纖調頻直放模塊模塊都已設置在緊急電話與廣播一體機中，利用隧道內交流電源（220V）供電。

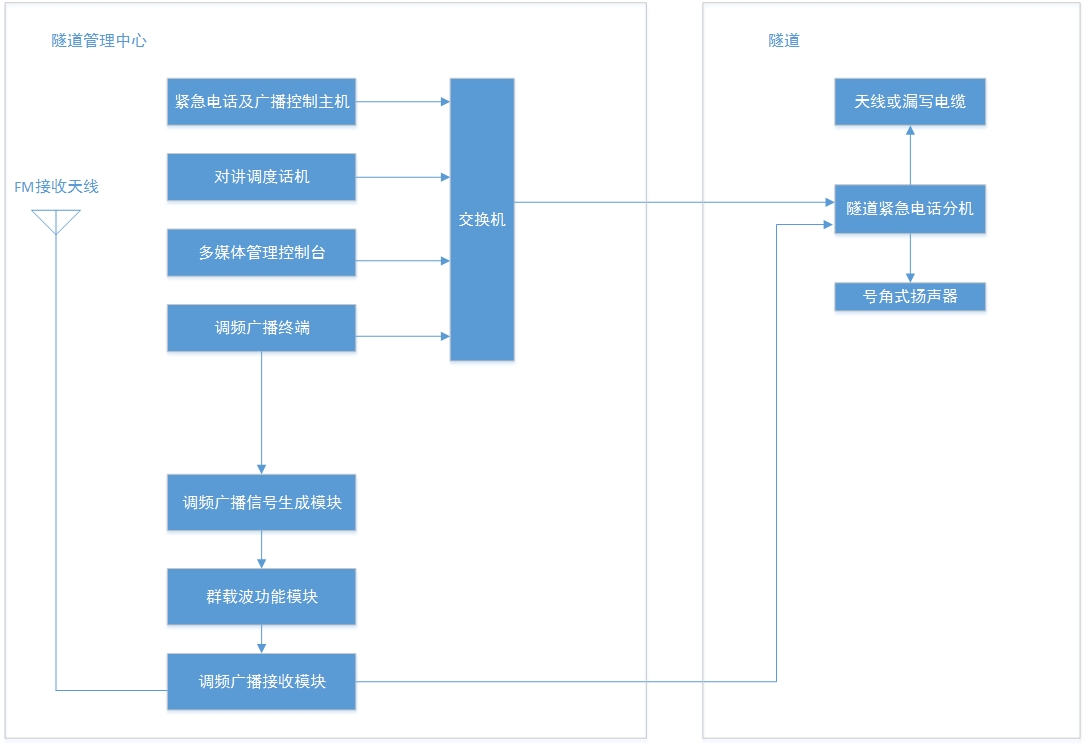

系統拓?fù)鋱D結構如下圖：

系統主要功能說明：

緊急電話功能：可實現隧道內緊急電話對講箱一鍵呼叫到隧道管理中心室實現雙向通話；從隧道管理中心也可以呼叫到隧道內緊急對講，自動接聽雙向通話。

廣播功能：隧道管理中心可直接拔打廣播號對本區所有對講廣播終端進行廣播喊話。可以實現調度臺把本地的音頻推送到其他所有終端上。通過自帶的大功率功放播放。最大可以驅動四個8歐30W的號角揚聲器。

FM調頻廣播功能：FM信號并通過布置在隧道內的重發天線或泄漏電纜進行隧道全覆蓋，在隧道內可正常接收FM調頻廣播信號，收聽FM廣播。FM廣播和有線廣播可以獨立運行。所有隧道分機可以獨立控制并同時播出不同內容，便于分區域廣播。

緊急插播：在緊急狀態下，可隨時由人工切換為應急廣播，播放預先錄制的MP3音頻，也可由現場人員通過話筒喊話實現插播功能，實現將應急廣播內容插播到車主的FM收音機中，及時告知現場人員隧道情況。通知開車司機引起注意，以最大限度降低人員傷亡。

音樂播放：可對隧道設定定時、手工音樂任務，向隧道播放音頻文件，播放音頻文件不影響對講與喊話功能。

視頻聯動：當隧道內緊急電話發起對講或按下報警開關時，中心或隧道站管理系統會自動聯動隧道內臨近2個攝像機圖像顯示出來，報警聯動時會紅色重點標記，多個呼叫與報警時圖像可自動排隊顯示。

錄音監聽：監控室可監聽隧道內任何一臺終端的現場環境聲，現場人員不會查覺，并可聯動圖像顯示；系統對所有的通話內容進行全程錄音存儲，保存至少3個月，并可在中心管理軟件上實時查詢放聽、下載。

智能檢測：系統自動實時檢測前端設備狀態，并以不同顏色圖標顯示設備狀態；

多級管理：對講功能系統支持多級對講通話，系統支持多級管理使用。

其它功能：音樂文件管理、播放列表管理，文字廣播功能，三方通話，呼叫轉移等功能；支持接入或擴展隧道預警廣播、路面廣播等系統實現統一管理。

系統主要設備簡介：

1、隧道緊急電話與廣播控制主機

產品特點：

實現“緊急電話+有線廣播+FM廣播”思路，靈活實現語音對講、廣播通知、FM無線廣播、背景音樂、音頻會議、無線對講接入等功能，報警管理、視頻聯動、預案管理功能，實現多級架構管理，滿足高速公路多級管理、中心管理的應用

產品性能：

基于NGN架構，使用國際標準的SIP協議，具有極好的兼容性和功能可擴展性；

采用嵌入式的結構，機架式設計，LINUX操作系統，不怕病毒侵?jǐn)_，高穩定性和高可靠性；

可實現“緊急電話+有線廣播+FM廣播”思路，靈活實現語音對講、廣播通知、FM無線廣播、背景音樂、音頻會議、無線對講接入等功能，選配報警管理、視頻聯動功能，可實現多級架構管理，滿足高速公路多級管理、中心管理的應用；

核心功能：分區配置、終端配置、路由配置、號碼分析、中繼配置、尋線組配置、 通話記錄查詢、通話錄音查詢、報警記錄存儲查詢、可選配報警管理，視頻聯動功能(需要單獨授權）等；

2、調頻廣播接收模塊

多通道調頻廣播解調功能，全數字FM接收處理器。

解調出所需頻點的音頻節目（最多支持16通道），輸出16通道音頻高速數據信號。

支持本地緊急廣播音頻輸入。

工作頻段：87~108MHz。

3、調頻廣播信號生成模塊

支持多通道調頻廣播調制、合成，輸出多通道調頻射頻信號。

最多支持16路音頻FM調制。

射頻頻段：87~108MHz。

調制通道：1~16個通道，頻點任意配置。

調制方式：立體聲/單聲道。

4、群載波功能模塊

在調頻廣播87-108MHz頻段內（或指定頻段）每隔100KHz/200KHz有一個FM載波輸出。

載波調制同一個音頻信號，保證所有接收機（收音機）只要是開機狀態，調諧在任意調頻頻段的頻率都可以收到相同的廣播信號。

載波間隔：100KHz模式、200KHz模式可配置。

載波范圍：87~108MHz全覆蓋。

載波數量：210個（100KHz模式）、105個（200KHz模式）。

5、緊急電話與廣播一體機

緊急電話與廣播一體機防水終端箱設計，融合緊急電話、應急廣播、調頻廣播、光纖接入、數據交換、電源接入于一體多功能求助終端箱，防塵、防噪、防水、防潮設計,采用最新的IP對講通話，組網靈活，先進穩定，滿足隧道的安全管理需求；

單按鍵設計，可一鍵發起與隧管所或監控中心的雙向通話，自動接聽掛斷來電，免提通話，大功率喇叭；定向超強拾音，智能降噪，在線、離線狀態指示燈；

支持對講時自動聯動終端箱就近的2個視頻監控?cái)z像機圖像自動彈出顯示，實現快速即講即看的要求，

具有降級使用功能，在主控服務器（或集中控制器）及多媒體控制臺（或?qū)χv廣播主機）離線情況下，仍可保證與隧管所或監控中心的基本通話功能。

內置光纖調頻直放模塊：光纖調頻直放站將調頻信號寬頻蜂窩同步放大，經泄漏電纜輻射到隧道內，完成隧道調頻覆蓋工作。

內置壁掛廣播功放，可自動接收中心的遠程喊話、廣播與音樂文件播放，也可用話機或移動手機遠程喊話，緊急電話與廣播獨立工作，相互不影響。
