系統概述

1）該系統基于VOIP網絡通信技術，相關設備為RJ45接口，可以與監控、PLC控制等基于以太網傳輸設備共用傳輸線路通道，無需要另外布線，增加成本。

2）該系統由管理端SIP廣播調度服務器，控制室處警電話或控制室廣播話務臺,前端SIP防爆防水廣播對講電話。

3）該系統具有消防與廣播聯動接口，支持關聯消防報警信號，可預設應急預案，接收到消防聯動信號后自動開啟預設廣播指令。

4）該系統能滿足廣播與通話雙重功能，能自動廣播并切換至通話狀態，可以一對一廣播或是一對多群呼廣播，或是定時廣播。

5）該系統可以預留接入市話電話線或是內部程控交換機系統。

相關設備介紹

一）管理端SIP廣播調度服務器SIP

管理端SIP服務器應基于LINUX開發/用戶基于WEB維護，支持對前端設備建立群組，設備狀態查詢，關聯監控畫面，發起會議，組建廣播組等功能，接入到核心以太網交換網絡中，部署在值班室，建議放置一臺，該設備可支持100條SIP線種注冊，不低于100路并發工作。

SIP廣播調度服務器技術指標

SIP廣播調度服務器產品功能

1.基本功能

1) 調度操作：呼叫、禁話、強插、強拆、代接、監聽、組播、廣播、會議、夜服、IP聯動話機

2) 監控功能：能夠通過圖標顏色和文字指示出用戶狀態：呼叫、振鈴、通話；

3) 呼叫及通話：撥號呼叫、來電接聽、多線路切換；

4) 管理功能：系統管理、分組管理、帳號管理、權限管理、熱線管理。

2. 辦公電話功能

1)內部免費通話；

2)基本電話業務：呼叫轉移、呼叫保持、呼叫駐留、呼叫等待、來電顯示、免打擾等

3)會議功能：多方會議、公共會議室

4)語音信箱、呼叫直入、呼叫限制、組合功能鍵、自動話務員、IVR、用戶分組、振鈴組呼叫記錄、熱線功能、視頻通訊、錄音服務、電話報時、通話話機查詢已接/未接來電、通過話機查詢本機號碼

3. 對講功能

終端只需要按下速撥鍵即可立即進行類似集群呼叫的組呼；在同一個組中的終端可以聽到發起終端的講話。對講功能接續速快，被叫終端自動接聽，提高應對速度。

4. SIP-BS系統特色功能

1）分布式：允許在一個系統中部署多個調度處理中心，既滿足跨地域部署需求，又可以解決單臺設備容量不足問題；從調度機無需配置，即插即用；

2）雙機熱備

不但中心SIP調度機可以進行雙機熱備，為系統安全、穩定的運行提供保障，而且調度終端可以提供雙注冊的方式進行注冊，在注冊到中心IP調度機的同時，可以根據需要注冊到本地的服務器、調度機或者IP-PBX，在最大程度上保證隧道內和隧道外的通信暢通。

3）救生引導及緊急廣播

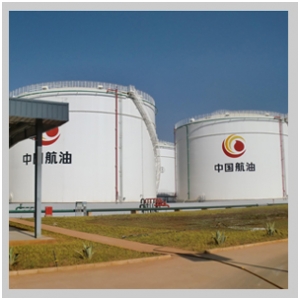

通過油庫廣播系統內多個SIP防爆防水廣播對講電話機或廣播將聲音在設備安裝范圍內進行廣播，可以用于普及安全知識或豐富員工業余生活，在緊急情況下還可以作為救生引導系統使用。在出現突發事件時，可直接播放應急預案中設置好的預案語音文件，實現突發事件的快速引導。

4）與其他監控監測系統有效融合，實現應急聯動

電網安全監控系統、數字工業電視監控系統與其他監控監測系統通過調度機可與整個系統有效融合，實現應急聯動功能。

提供報警收集接口，有效的與現場各種監測報警系統對接.例如：現場氣體監測系統監測到氣體超標，氣體監測系統可向MDS調度系統發送相應數據，SIP-BS調度系統觸發相應的報警聯動系統，以廣播或其他方式迅速告知隧道內人員迅速撤離。

5）通話錄音功能

錄音系統通過錄音接口接入調度主機，實現對指定通話錄音；可對多路電話同時錄音；可預設錄音時間對某些號碼進行錄音；還可對指定號碼進行錄音。服務器提供文件查詢及管理功能。

6）自定義組功能和權限管理

用戶可以按組織結構或職能進行分組，每個成員可以在不同的分組中；調度臺支持自定義擴展組功能，可以將成員加入擴展組進行會議和組播功能；支持靈活的、豐富的指揮調度級別和權限設置（指揮、控制、瀏覽），支持靈活多樣的指揮調度和控制模式，系統最大支持256級調度權限，不同權限擁護具備不同的操作能力。

7）視頻調度功能

通過可視化終端，調度員可以監控現場圖像。視頻監控終端還可以和語音設備進行聯動，可進行同步的語音視頻通話,需要增加視頻管理服務器來配合完成此功能。

8）應急通信會議

調度員可以通過撥叫觸發號碼快速發起會議；系統允許用戶通過手機和固話發起會議，這樣就可以讓在指揮人員進行現場指揮，不需要在調度臺前等待情況匯報上來再做出決策；開啟會議保密鑒權功能，防止非授權人員隨便發起會議；手機和固話也作為會議終端，提高了系統可用性和兼容性。

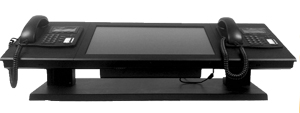

二）控制室觸屏調度臺SIP （備選項：非必需要配置）

控制室觸屏調度臺支持可視化界面，支持觸屏操作，一鍵發起呼叫，發起會議，組建廣播組等功能，接入到核心以太網交換網絡中，部署在值班室或控制室，建議放置一臺或是通過PC端來操作可不用此設備。

尺寸：880mm×335mm×340mm

顯示屏：電阻式觸摸屏，分辨率4096*4096（連續），19寸嵌入桌面式。

功能：

1.同組指定代接

2.同組代答

3.三方通話

4.呼叫限制

5.呼叫轉移（遇忙轉移、久叫不應轉移、無條件轉移）

6.一鍵到人（觸摸屏調度臺支持）

7.當被叫用戶有幾個可選號碼時，根據需要進行輪流呼叫。

8.用戶直呼調度臺功能

9.分機按一位號碼或取機（熱線功能）快捷呼入直接到歸屬調度臺，用戶可以撥號呼叫其它調度臺。

10.分機緊急呼叫：在緊急情況下可以按“緊急呼叫”按鍵發起緊急呼叫，緊急機呼叫時，調度臺同時聲光報警。緊急呼叫不參加排隊，直接接入調度話機，具有最高優先權。

11.調度直呼分機、外線用戶功能：調度員摘機，按下空閑用戶，即呼叫該用戶。該用戶為外線用戶時，自動出中繼撥號。

12.調度強通功能：調度員能與其他用戶進行無阻塞通話。

13.調度連呼功能：調度員在不掛機下可以連續呼叫其它用戶通話。

14.調度組呼功能：調度員對一組/群用戶同時進行呼叫。

15.調度催掛功能：調度員能向下不掛機的用戶發催掛音進行催掛。

16.調度轉接功能：調度員接聽來話（包括中繼），按下第三方用戶，即接通該用戶，實現三方通話，調度掛機退出通話，即實現轉接。

17.呼叫保持功能：將與調度員通話的用戶保持，與其他用戶通話后再召回該用戶，繼續通話。設“保持”后可恢復通話或加入會場。

18.強插強拆功能：調度臺可強插用戶，與該用戶通話時，另一用戶聽提示音樂。通話完畢后，若原通話雙方仍在線，恢復原通話。

19.調度臺可強拆用戶。

20.監聽用戶功能：根據用戶權限使用該功能，一次監聽一對通話用戶，根據用戶需求可設置被監聽的通話用戶雙方是否聽監聽通知音，但聽不到調度員聲音。

21.呼叫排隊功能：當同時有多個用戶呼叫調度臺時，對呼入的用戶具有排隊功能，并有語音提示。

22.夜服功能：每一個調度臺可以設定任意一個分機為夜服分機。啟動夜服功能后所有到調度臺的呼叫都呼至該分機。

23.黑名單：系統提供騷擾電話查詢功能，可以查詢騷擾電話的來源，并將其設定為被叫控制方式。

24.狀態顯示功能：調度臺可以進行全網用戶狀態的顯示。

25.通話錄音功能：調度臺與用戶之間的實時通話進行錄音。

26.免提通話功能：可通過揚聲器，話筒進行調度通話。

27.多調度臺功能：可以使用多個調度臺同時處理調度事務。

28.單鍵呼出功能：調度員只需點擊一個用戶按鍵可以完成用戶呼叫到接通的全部工作。

29.虛擬調度功能：整個調度系統可以虛擬地劃分為多個獨立的調度系統，分別承擔不同的調度業務。

30.會議功能：調度臺邀請分機加入當前會議。

31.錄音功能：全程錄音是系統可以24小時不間斷的對話務員通話進行錄音，并保存到硬盤上，采用wav格式保存。

32.廣播擴音：配合專門的擴音終端，在調度臺上發起廣播，受控終端可以自動接通。通過該功能，調度人員可以快速下達指令、以及緊急情況的通知。

33.視頻監控：調度臺可以通過接口與視頻終端實現聯動，查看現場實時視頻，增加對作業現場態勢的了解，便于隨時調整指揮調度策略。

34.定位：通過地面采用GPS技術，對移動車輛等進行實時監控和定位。井下布署RFID可定位人員位置及及以及考勤以及動態軌跡回放。

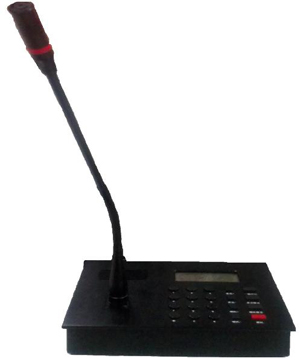

三）控制室廣播話務臺SIP

控制室廣播話務臺，主要便于發起呼出與接聽來電，接入內部的核心網絡交換機與其它通訊與廣播設備互通，此設備放置在什班室，建議放置兩臺，以免影響呼入與呼出占線，鵝頸可調式話筒方便廣播指令下達。

基本性能

桌面式安裝，帶來電與去電顯示屏。

支持免提通話，方便值班人員解放雙手。

支持一對一選擇呼出號碼。

支持三方通話功能。

配合服務器支持一對多群呼廣播。

支持可調話筒

四）前端SIP防爆防水廣播對講電話SIP。

前端SIP防爆防水廣播對講電話機是具有防爆防水防破壞等防護能力的工業電話機，設備自身滿足IP66以上防水防塵等級，適用環境溫度為-35℃~75℃，相對濕度：10%~95%， 大氣壓力：86~106 Kpa ，環境噪聲：≤120dB(A)，主要滿足現場易燃易爆高噪音、高潮濕，高粉塵環境的廣播對講需求，來電可自動啟動擴音廣播喊話，方便廣播找人，播放預錄音頻信息，摘起電話手柄便可雙向通話，接入核心以太網交換網絡中，安裝在設備需要安裝的位置。

一、基本功能

1.壁掛式安裝，外形美觀，磁吸式門蓋設計。

2.BMC鍛造外殼，防水防塵等級達IP66。

3.防爆標志：IIB T6。

4.支持SIP2.0協議，可注冊兩路SIP賬號。

5.支持自由撥號或摘機自動撥號。

6.支持來電自動接通、并啟動廣播。

7.支持外置30W揚聲器擴音廣播。

8.支持檢測忙音收線。

9.配合SIP服務器實現群呼，組呼，錄音等功能。

二、操作使用

1、摘/掛機方式：摘/掛機方式為手柄控制方式，摘機為接通，掛機為斷開。

2、接聽電話：當有來電時，電話機響鈴，取下手柄，即可和對方通話，通話完畢后掛回手柄。

3、撥打電話：取下手柄，按普通電話機的撥打方式進行操作，與對方通話。

4、擴音廣播：來電時自動開啟廣播振鈴并啟動廣播喊話。

三、主要技術參數

1.支持接入各類型網絡交換機與SIP廣播調度服務器。

2、溫度：-40℃~75℃ 相對濕度：10%~95% 大氣壓力：86~106 Kpa 環境噪聲：≤100dB(A)

3、振鈴聲級： ≥120Db

4、支持標準SIP2.0協議，防水防爆格蘭RJ45接口。

5、內置30W功放電路，外置8Ω30防爆號角揚聲器 。
