一、施工注意點

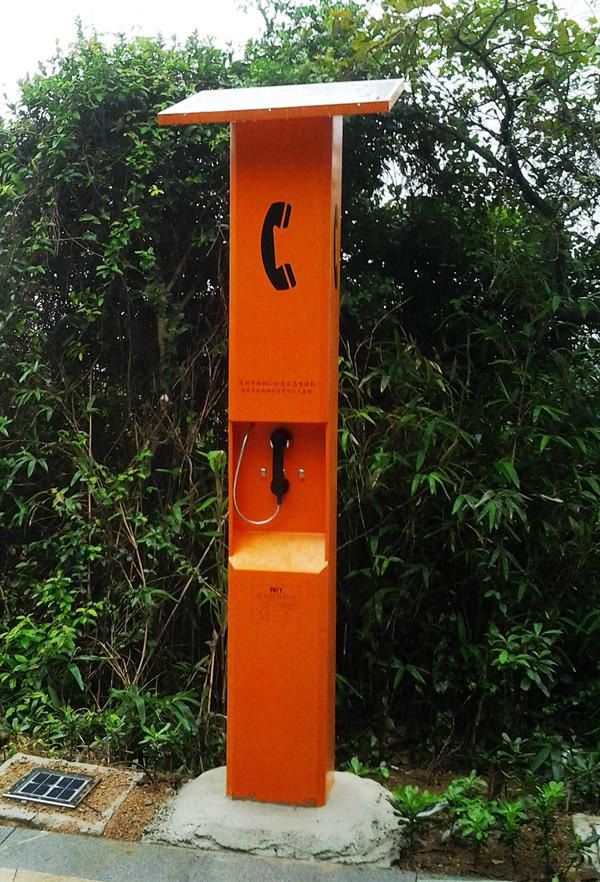

1、洞內緊急電話機為壁掛式，其背面和隧道緊急電話洞室內壁通過機械結構緊固連接，無搖動，垂直角度偏差小于或等于5°。洞口的緊急電話為落地式。

2、隧道功放為壁掛式，一般與緊急電話在同一機箱內，其背面和隧道緊急電話洞室內壁通過機械結構緊固連接，與緊急電話話機安裝在一起或置于其中設備接地。

3、電話機采用免提按鍵式，使用應簡便、可靠。

4、緊急電話、隧道廣播洞室外側上部應安裝醒目的反光標志和編號標志牌或標志燈箱。

5、電話機外殼的上部，在迎車和送車方向，應有表示緊急電話的定向反光標志。

6、外殼上應有操作使用的說明或圖案，表達應簡單明了。

7、電話機外殼的上部應有明顯的電話機的編號標志。

二、工法特點：

1、施工方法成熟，應用范圍廣

按照高速公路中使用普遍的隧道緊急電話和廣播系統進行編寫，施工方法成熟，應用范圍廣，對于其他緊急電話和和廣播系統具有指導性和參考性。

2、可操作性強

符合標準化作業的要求，工序流程完整、工藝標準統一，可操作性強。

3、 安全環保、質量可控

隧道緊急電話和廣播系統所用的器材規格、程式及質量應在使用前進行嚴格檢驗，應滿足圖紙、設計及規范、標準要求。發現質量問題應及時處理。

4、工作效率高

嚴格按照安裝施工程序進行的設備安裝工作效率高，尤其是通車前，留給機電施工的時間不長的情況下，有著十分重要的意義。

工藝原理：

隧道緊急電話的功放以揚聲器為負載，所需的功率根據揚聲器的數量確定，因隧道緊急電話的數量和廣播功放的數量和揚聲器的數量是不一致的，因此在線纜敷設時要根據功放的數量和揚聲器的數量合理敷設電纜，以滿足功能使用需求。

三、施工操作

1、場地清理和洞口緊急電話基礎檢查

主要檢查洞內緊急電話預留孔洞和洞口緊急電話基礎的施工質量、平準度、螺栓位置預留是否合格，尺寸是否符合設計要求以及強度是否合格。纜線敷設情況：接線要在話機盒內進行，避免在人井中接頭。

2、設備安裝

隧道內緊急電話和隧道口緊急電話安裝

緊急電話機、廣播功放光纜熔纖接線

1、光纜接續應該從主機控制臺站點的第一個開始，分清光纜的上下行：并做好標記。主機方向?yàn)樯闲蟹较?，與主機相反的方向?yàn)橄滦蟹较?。按照話機光纜接線圖順序熔纖，不能熔反、熔錯，盤纖要仔細，分光器要盤進熔纖盒，尾纖不能受力，彎曲半徑符合要求。根據圖紙要求做好分歧點的光功率分配，分歧處用50/50或其他比例的分光器熔接。其他緊急電話的分光器分光比要根據廠家的計算，由廠家提供分光器。光纜加強芯要良好接地，并固定牢靠。

隧道廣播系統

隧道內揚聲器的布置：安裝高度從揚聲器的中心到隧道地面2.5～3米，在緊急電話的附近安裝一個揚聲器，另外在2部緊急電話的中間再安裝一個揚聲器。揚聲器為強指向式，通過安裝支架和隧道洞壁緊固連接，朝向送車方向。喇叭口與洞壁夾角15°，朝向路中心。
